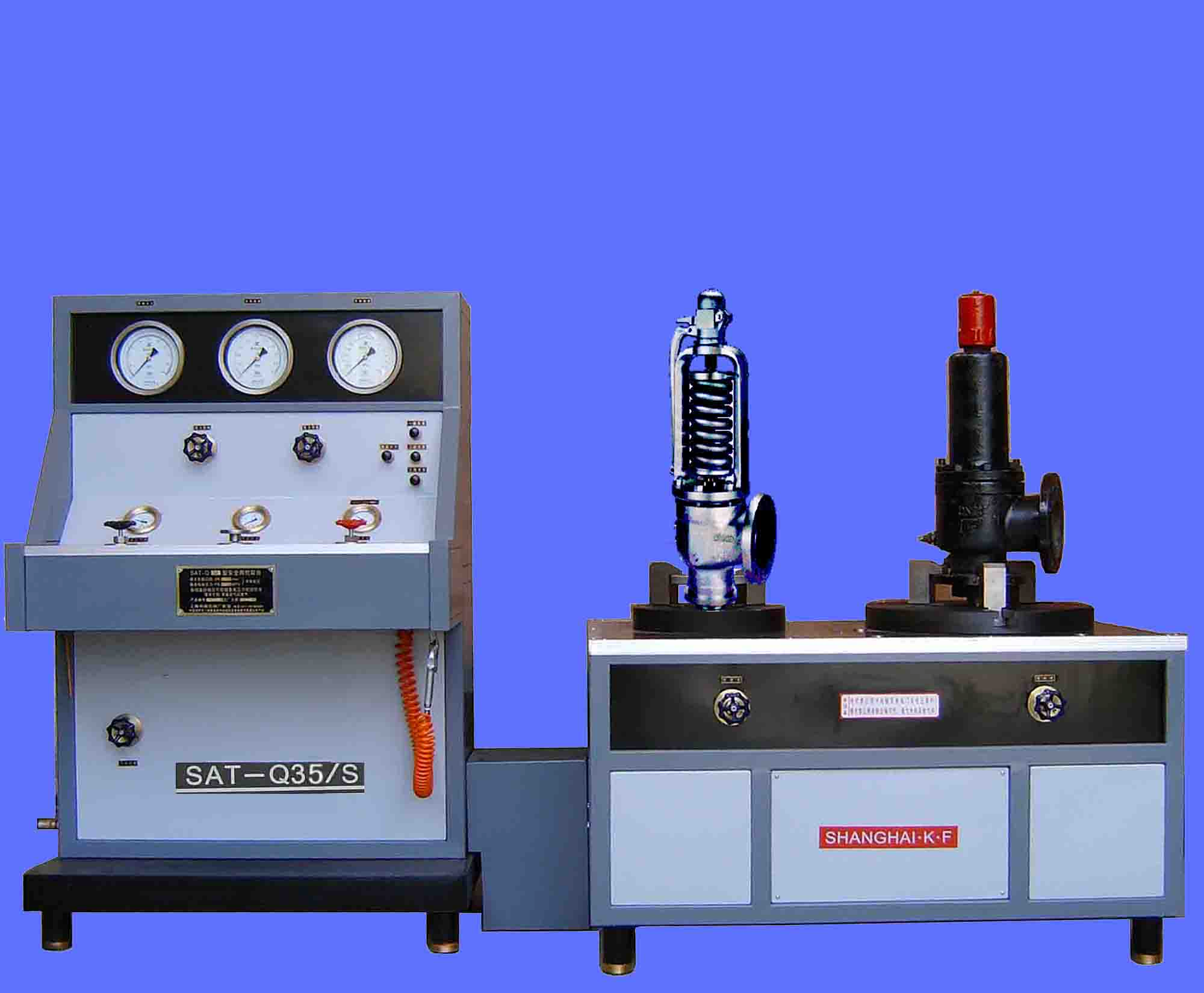

SAT-Q35/S型双座式高压气体安全阀校验台

SAT-Q35/S型双座式高压气体安全阀校验台采用德国MAXIMATOR公司的气体自动增压机组将中压气体增至高压，用于电站高压水测安全阀和低压水测安全阀及压力容器蒸汽安全阀的离线校验工作。

SAT-Q35S型双座式高压气体安全阀校验台为中国锅炉压力容器检测研究中心监制产品，国家质量监督检验检疫总局特种设备安全监察局中国特种设备检测研究中心举办了安全阀维修校验考核取证班的考核仪器。

SAT-Q35/S型双座式高压气体安全阀校验台使用标准依据：

国家质量监督检验检疫总局颁布的《安全阀维修人员培训考核大纲》（TSG ZF002-2005）明确规定考核内容：“校验台校验方式的设备构成、工作原理、特点和维修维护要求，校验操作程序和校验方法及其注意事项。”

SAT-Q35/S型双座式高压气体安全阀校验台测量安全阀整定压力误差和密封性满足：

中华人民共和国国家标准《安全阀 一般要求》（GB/T12241-2005）标准。

中华人民共和国电力行业标准《电站锅炉安全阀应用导则》（DL/T959-2005）标准。SAT-Q35/S型双座式高压气体安全阀校验台适应范围：

1、公称通径DN20～DN200mm的安全阀；

2、公称压力PN≤35Mpa的高、中、低压安全阀；

3、全启式、微启式安全阀；

4、常规厚薄法兰的安全阀；

5、常用公制、英制螺纹安全阀；

6、国产、进口安全阀。

SAT-Q35/S型双座式高压气体安全阀校验台设备特点：

1、配德国MAXIMATOR公司气体自动增压器，快速增压；

2、采用高压优质硬合金密封面操作阀；

3、带三档气动夹紧结构；

4、具有校验压力三档切换；

5、带安全挡板；

6、本设备不用电，非常安全；

7、双座台结构：左侧为小口径座，用于DN100以下的安全阀校验；右侧为大口径座，用于DN200以下的安全阀校验，可适应不同需求。

SAT-Q35/S型双座式高压气体安全阀校验台基本配置:

一、德国MAXIMATOR公司的气体自动增压器一组；

二、高压安全阀校验座一台；

三、高压校验安全阀两台；

四、控制箱一台；

五、精密压力表三只；

六、普通压力表四只；

七、减压器一只；

八、气动开关四只；

九、操作阀九只；

十、活动卡脚两付（大、小各1付）

十一、中心垫十只（DN20、25、32、40、50、65、80、100、150、200各1只）；

十二、“O”型密封圈三十只；

十三、外接软管（M20×1.5）两根；

十四、备用气动开关两只（二位三通、二位五通各1只）；

十五、螺纹接头十只（包括英制：¹/₂″、³/₄″、1″、1¹/₄″、1¹/₂″、2″、2¹/₂″；公制：M27×1.5、M30×1.5、M33×1.5各1只）

十六、螺纹接头过渡垫一只；

十七、备用校验阀一只；

十八、高压安全阀校验台防护板一块。

2003年-2006年高压气体安全阀校验台技术使用用户：

  河南电力试验研究所、上海吴泾热电厂、江苏扬中镇江宇发电力辅机有限公司、长春第一汽车制造厂、云南省科学器材公司、湖北省石油化工监测中心、中石化江汉油田分公司天然气处、江苏南京烷基苯厂、北京石化技术装备有限公司、黑龙江兰星石化有限公司、中国人民解放军第四八O七工厂、中国石油锦西炼油化工总厂、宝钢集团上海钢铁股份有限公司、重庆天然气净化总厂、四川石油管理局技术检测中心、上海宝冶特种压力容器复新厂、山东铝业公司设备检测中心、昆明钢铁厂、辽宁省大连理工安全装备有限公司、 四川省化工压力容器检测站、江苏无锡昌华机电制造有限公司、河南省南阳锅炉压力容器检验所、江苏无锡市锅炉压力容器检验所、山东省质量技术检测院、哈尔滨铁路局锅炉压力容器检验所、北京总参管理局锅炉压力容器检验所、湖南省特种设备检测所、贵州省黔西南州锅炉压力容器检验所、

新疆博州锅炉压力容器检验所、内蒙乌盟锅炉压力容器检验所、贵州省锅炉压力容器检验中心、大庆油田锅炉压力容器检测中心、北京（12个区）特种设备检测所、山东泰安市锅炉压力容器检验所、河北保定市特种设备监督检验所、 西安市特种设备检验检测院、安徽省淮北市特种设备监督检验所、伊春市特种设备检验研究院、甘肃省临夏回族自治州特种设备检验所、河北省质量技术监督局、黑龙江齐齐哈尔市特种设备检验研究所、新疆自治区锅炉压力容器检验所等。
